描述

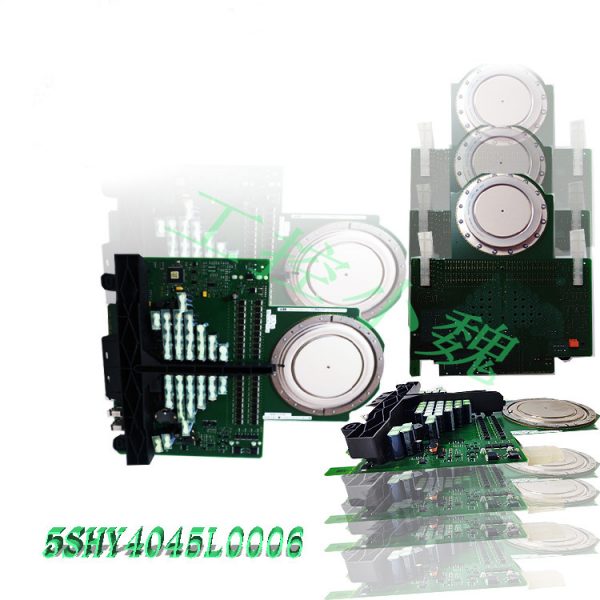

集成門極換向晶閘管（Integrated Gate-Commutated Thyristor，簡稱IGCT），也常被稱為門極換流晶閘管（GCT）。IGCT是一種結合了高阻斷電壓、大通態電流以及快速開關能力的電力電子器件。它通過將門極換向晶閘管GCT與硬門極驅動電路集成而來，實現了對電力的高效控制和轉換。
IGCT的基本結構：
IGCT是由門極換向晶閘管（GCT）和硬門極驅動電路集成而來的。GCT本身是在GTO（門極可關斷晶閘管）芯片的基礎上，通過引入緩沖層、可穿透發射區和集成續流快速恢復二極管等結構形成的。這種結構使得GCT在導通和阻斷兩種狀態下具有獨特的性能。
集成門極換向晶閘管的工作原理：
導通狀態：
當門極電壓正偏時，GCT內部的PNPN結構產生正反饋，使得電流迅速增大，通態壓降很低。此時，IGCT處于導通狀態，允許大電流通過。
阻斷狀態：
當門極電壓反偏時，GCT內部的電流傳輸路徑被阻斷，阻止陰極注入電流。此時，全部陽極電流瞬間強制轉化為門極電流，GCT由通態變?yōu)閿鄳B(tài)。在這個過程中，集成續流快速恢復二極管可以抑制浪涌電壓，保護器件安全。
開關過程：
IGCT的開關過程是通過控制門極電壓來實現的。當需要關斷IGCT時，向門極施加負電壓信號，使GCT內部的電流傳輸路徑被阻斷，從而實現快速關斷。由于采用了硬門極驅動集成技術，IGCT的關斷增益近似為1，省去了吸收電路，降低了成本。
集成門極換向晶閘管的性能優勢：
高阻斷電壓與大通態電流：
高阻斷電壓：
IGCT能夠承受高達6kV的阻斷電壓，這使得它在高壓電力系統中具有廣泛的應用前景。
大通態電流：
其通態電流可達數千安培，滿足了大功率電力電子設備的電流需求。
快速開關能力：
開關速度：
IGCT的開關速度比傳統的GTO晶閘管快10倍左右，且無需龐大的緩沖電路，從而簡化了系統結構，提高了系統的響應速度和效率。
延時時間與存儲時間：
IGCT的延時時間約為2~3微秒，存儲時間降到1微秒，這使得它在需要快速開關的場合中具有顯著優勢。
低損耗：
通態損耗：
由于采用了很薄的緩沖層結構，IGCT的通態壓降小，通態損耗幾乎可以忽略不計。
關斷損耗：
在關斷階段，IGCT具有與晶體管模式完全一樣的穩定關斷特性，工作可靠且關斷損耗低。
高可靠性：
抗干擾能力強：
IGCT具有較強的抗干擾能力，能夠抵抗電磁干擾等外部因素的影響，保證系統的穩定運行。
保護機制：
內部集成的RC吸收電路和保護功能能夠在一定程度上抑制開關過程中的過電壓和過電流，保護器件免受損壞。
結構緊湊與集成度高：
集成設計：
IGCT將門極換向晶閘管GCT、反并聯二極管和極低電感的門極驅動器集成在一起，使得器件結構更加緊湊，減小了體積和重量。
平板壓接工藝：
提高了器件的可靠性，使其在工作過程中更加穩定可靠。
高成品率與低成本：
成品率高：
IGCT的制造工藝相對成熟，成品率較高，降低了生產成本。
集成驅動電路：
內部已集成的門極驅動電路可保證在最低成本和最低能耗條件下達到最佳運行特性，進一步降低了系統的整體成本。
集成門極換向晶閘管的應用領域：
變頻器：
IGCT在變頻器中的應用尤為重要，因為它們能夠有效地控制電力的頻率和幅度，從而提高效率和減少能耗。這對于各種電子設備，如電動工具、家用電器和工業設備等，都具有重要意義。
牽引電動機：
IGCT還被用于驅動牽引電動機，這些電動機常見于鐵路車輛、船舶和其他大型機械設備中。IGCT的使用可以提高這些設備的性能和效率，同時降低能耗和維護成本。
高功率應用：
IGCT因其高功率處理能力而在高功率應用中得到了廣泛的應用。例如，在電力系統、電網設備和高功率電子設備中，IGCT的高效率和穩定性使其成為理想的選擇。
非對稱和反向?qū)ǎ?/strong>
IGCT還支持非對稱和反向?qū)ǎ@意味著它們可以在不同的工作模式下提供靈活的電力控制。這種特性使得IGCT適用于需要精確電力控制的復雜應用，如數據中心和電力系統。
集成門極換向晶閘管的應用優勢：
高效率和低損耗：
IGCT模塊設計時考慮到了低傳導損耗，其典型的開/關頻率在500赫茲范圍內，但實際應用中可以達到更高頻率，例如40kHz的短開/關脈沖串。這意味著IGCT在處理高功率信號時，能保持較高的效率。
快捷的開關速度：
IGCT的開關速度快，能夠在很短的時間內完成開關操作，這對于需要快速響應的應用如變頻器和牽引電動機控制尤為重要。
易于控制：
IGCT的控制單元是組件不可分割的一個元件，只需外部電源即可控制。這種設計簡化了系統的控制邏輯，使得IGCT在實際應用中更加靈活和方便。
綜上所述，
集成門極換向晶閘管（IGCT）具有高阻斷電壓、大通態電流、快速開關能力、低損耗、高可靠性、結構緊湊與集成度高、高成品率與低成本等一系列性能優勢。這些優勢使得IGCT在大功率電力電子系統中具有廣泛的應用前景和重要的應用價值。
