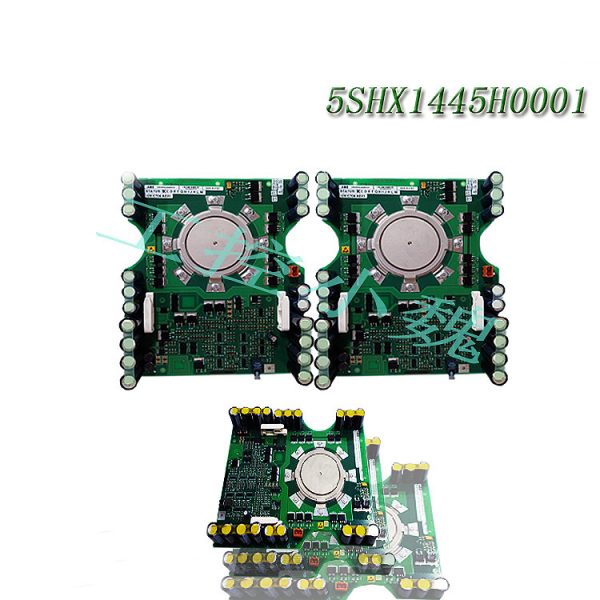

描述
可控硅晶閘管（Silicon Controlled Rectifier，簡稱SCR），也被稱為晶閘管，是一種電力電子器件，其結構由PNPN四層半導體材料組成的三端元件。
可控硅晶閘管（Silicon Controlled Rectifier，簡稱SCR）的工作原理：
結構：
可控硅晶閘管由四層半導體材料（P1N1P2N2）組成，其中P1和N2層分別作為陽極（A）和陰極（K），而P2層引出一個控制極（G）。
截止狀態：
當可控硅晶閘管未加控制電壓（即控制極G懸空或加負電壓）時，它處于高阻狀態，類似于一個斷開的開關。此時，無論陽極A和陰極K之間加何種極性的電壓，晶閘管都不會導通。
觸發導通：
當陽極A相對于陰極K加正向電壓，且同時給控制極G加上正向觸發電壓時，P2N2結和P1N1結都正偏，此時相當于兩個晶體管正向導通。這樣，P2N1P1和N1P1N2構成一個電流回路，使N1、P1、P2層處于高電位狀態，相當于晶體管基極加有偏流而處于飽和導通狀態。此時，即使撤去控制極G上的觸發電壓，可控硅晶閘管仍然可以維持導通狀態。
維持導通：
可控硅晶閘管在導通后，它的管壓降很小（約1V左右）。只要陽極A和陰極K之間有正向電壓，并且電流大于維持電流（IH），可控硅晶閘管就會維持導通狀態。
關斷：
可控硅晶閘管一旦導通，就不能通過控制極G使其立即關斷。要使已導通的可控硅晶閘管關斷，必須使流過可控硅晶閘管的電流減小至維持電流IH以下或使陽極A和陰極K之間的電壓極性發生改變（即加上反向電壓）。
特點：
可控硅晶閘管具有無觸點、無火花、無噪音、快速響應、體積小、重量輕、壽命長、效率高、功耗小、開關次數多等優點。
可控硅晶閘管的結構優勢：
高效的大功率處理能力：
可控硅晶閘管是一種大功率半導體器件，它能以毫安級電流控制大功率的機電設備，功率放大倍數高達幾十萬倍。
這種結構使得它在高電壓、大電流條件下工作成為可能，特別適用于大功率UPS供電系統、整流電路、靜態旁路開關、無觸點輸出開關等電路。
快速響應：
可控硅晶閘管的反應速度極快，能在微秒級內開通和關斷。這種快速的開關速度使得它在需要精確控制的應用中表現出色。
無觸點運行：
可控硅晶閘管在導通后，門極失去作用，維持低阻導通狀態，實現無觸點運行。這種設計避免了傳統機械開關的磨損和噪音，提高了系統的穩定性和可靠性。
結構緊湊，體積小：
可控硅晶閘管的結構緊湊，體積小，重量輕，便于安裝和集成。這使得它在各種電子設備中都能輕松找到合適的位置，減少了系統的整體體積和重量。
良好的頻率特性：
雖然普通單向晶閘管的頻率特性和普通雙極性晶體管一樣，但隨著電源頻率的變化而變化，但在高頻工作時，通過采取一些補償措施，仍然可以減小開關損耗，保持穩定的性能。
靜態及動態過載能力：
雖然可控硅晶閘管的靜態及動態過載能力相對較差，但這一弱點并不影響其在大功率控制系統中的廣泛應用。通過合理的電路設計和保護措施，可以有效避免過載情況的發生。
多樣化的外形和類型：
可控硅晶閘管從外形上分類主要有螺栓形、平板形和平底形，方便用戶根據實際需求選擇。此外，還有單向可控硅和雙向可控硅（也稱三端雙向可控硅，簡稱TRIAC）兩種類型，滿足不同電路的控制需求。
可控硅晶閘管（SCR）的應用領域：
電力控制設備：
可控硅晶閘管在電力控制設備中占據重要地位，如變頻器、調速器、電機控制器等。這些設備利用晶閘管模塊實現電力控制，如交流電的整流、逆變等，以實現對電機、加熱器等設備的速度、位置和溫度等參數的控制。
工業電子設備：
在工業電子設備中，如PLC（可編程邏輯控制器）、DCS（分布式控制系統）、傳感器等，可控硅晶閘管模塊被廣泛應用于信號的采集、處理和輸出，以實現自動化控制和監測。
通信設備：
在通信設備中，如交換機、路由器、基站等，可控硅晶閘管模塊用于信號的調制、解調、放大等處理，以支持信號的傳輸和接收。
汽車電子設備：
可控硅晶閘管在汽車領域的應用也十分廣泛，如發動機控制器、剎車系統控制器、車身控制系統等。晶閘管在這些系統中實現對車輛運行狀態的控制和監測，有助于提高車輛的安全性和舒適性。
家用電器：
在家用電器中，如空調、冰箱、洗衣機等，可控硅晶閘管模塊用于對電機的控制，以實現自動化控制和節能。通過控制電機的速度、位置等參數，使得家電設備更加智能、高效。
特定功能應用：
可控整流：
將交流電轉換為大小可調的直流電，如直流電動機調壓調速、電解、電鍍電源等。
有源逆變：
將直流電轉換為與電網同頻率的交流電，如高壓輸電工程中的直流電到交流電的轉換。
交流調壓：
將不變的交流電壓變換成大小可調的交流電壓，如燈光控制、溫度控制及交流電動機的調壓調速。
無觸點功率開關：
用晶閘管組成的無觸點功率開關可取代接觸器和繼電器，適用于操作頻繁的場合。
工業控制領域：
可控硅晶閘管在工業控制領域中的應用包括電機速度控制、電池充電和電源轉換等。其穩定性和可靠性在高壓大電流控制方面表現出色，滿足工業設備的各種需求。
電磁場調制與電能質量控制：
可控硅晶閘管可以通過電壓控制來調節輸出電流的大小，這種電流可以用作電源或調制信號，應用于磁力計、磁測量儀等設備。同時，它還可以調節交流電源的電壓和頻率，有效提升電能質量。
總結來說，
可控硅晶閘管以其高效、可靠、靈活的特性，在電力、工業、通信、汽車、家電等多個領域得到了廣泛應用。隨著科技的不斷發展，其應用領域還將進一步拓寬。
