描述

晶閘管是晶體閘流管的簡稱，又稱作可控硅整流管（SCR），以前被簡稱為可控硅。它屬于半導體器件的一種，具體表現為一種大功率的PNPN四層半導體結構，包含三個PN結。

晶閘管的工作原理：

PN結與導電通道：

晶閘管由P型半導體和N型半導體構成的PN結組成。當在PN結上施加正向偏置電壓時，會形成一個導電通道，電流可以流過。反之，在反向偏置電壓下，PN結會處于截止狀態，電流無法通過。

觸發過程：

為了使晶閘管導通，需要對其進行觸發。這通常是通過在晶閘管的門極上施加一個正向的觸發脈沖信號來實現的。該觸發脈沖信號可以使晶閘管的兩個PN結加正向偏置，為導通做好準備。

導通狀態：

當晶閘管的門極接收到足夠的正向觸發脈沖時，晶閘管會從截止狀態變為導通狀態。此時，晶閘管的陽極和陰極之間會形成一個低阻抗通路，允許電流流經晶閘管。一旦晶閘管被觸發導通，流過晶閘管的電流將持續流動，直到電流降至或接近零點穿越時。

維持導通：

晶閘管在導通狀態下是自持導通的，不需要持續的觸發信號來維持其導通狀態。這是因為晶閘管內部的p-n結逆向偏置被保持，直到陽極電流達到一個較低的水平（稱為保持電流）或直到一個反向電壓施加在晶閘管的規定方向上。

關斷狀態：

要使晶閘管關斷，需要通過控制電路施加一個關斷電壓。然而，一旦晶閘管被觸發導通，它不能通過外部控制立即關斷。晶閘管只能在電流降至或接近零點穿越時自動進入關斷狀態。在關斷狀態下，晶閘管的阻抗非常高，電流無法通過。



晶閘管的結構優勢：

體積與重量：

晶閘管采用PNPN四層半導體結構，設計緊湊，使得其體積相對較小，重量較輕。這種設計優勢使得晶閘管在集成化和便攜性方面表現出色，特別是在對空間有限制的應用場合中，如電子設備和控制系統等。

高可靠性：

晶閘管的結構設計使其具有較高的可靠性。通過精確的半導體材料選擇和工藝控制，可以確保晶閘管在高溫、高濕等惡劣環境下依然能夠穩定工作。此外，晶閘管的無觸點設計減少了機械磨損和接觸故障的可能性，進一步提高了其可靠性。

高效率：

晶閘管在導通狀態下具有較低的功率損耗，這主要得益于其優化的PN結結構和先進的制造工藝。這種高效率特性使得晶閘管在電力電子系統中能夠實現更高效的能量轉換和傳輸，降低了系統的整體能耗。

快速開關速度：

晶閘管的開關速度非常快，通常在微秒級內即可完成開通或關斷。這一特性使得晶閘管在需要快速響應的應用場合中具有明顯優勢，如電機控制、電源管理等。快速開關速度還有助于降低系統的開關損耗和噪聲干擾。

雙向導通特性：

與二極管等單向導電元件相比，晶閘管具有雙向導通特性。這意味著晶閘管可以在正向和反向兩個方向上導通電流，從而擴大了其應用范圍。例如，在交流電路中，晶閘管可以作為整流器使用，實現交流電到直流電的轉換。

高電流承載能力：

晶閘管的電流承載能力較高，可以承受較大的電流沖擊。這使得晶閘管在高功率應用中具有明顯優勢，如電機控制、焊接設備等。高電流承載能力還使得晶閘管在過載或短路等異常情況下具有更好的保護性能。

可控性：

晶閘管可以通過施加控制信號（如觸發脈沖）來實現對電流的控制。這種可控性使得晶閘管在需要精確控制電流的應用場合中具有重要作用，如電力調節、燈光調光等。此外，晶閘管的可控性還為其在自動化和智能化系統中的應用提供了可能。

晶閘管的應用領域：

電力控制設備：

晶閘管模塊廣泛應用于電力控制設備中，如變頻器、調速器、電機控制器等。這些設備使用晶閘管模塊來實現電力控制，如交流電的整流、逆變等，以實現對電機、加熱器等設備的速度、位置和溫度等參數的控制。
例如，在交流電機的啟動過程中，通過控制晶閘管的觸發時機和導通時間，可以實現電機的平穩起動。

工業電子設備：

晶閘管在工業電子設備中也有廣泛的應用，如PLC（可編程邏輯控制器）、DCS（分布式控制系統）、傳感器等。這些設備使用晶閘管模塊來實現信號的采集、處理和輸出，以實現自動化控制和監測。

通信設備：

晶閘管在通信設備中也有著廣泛的應用，如交換機、路由器、基站等。這些設備使用晶閘管模塊來實現信號的調制、解調、放大等處理，以實現信號的傳輸和接收。

汽車電子設備：

晶閘管模塊在汽車電子設備中也有著廣泛的應用，如發動機控制器、剎車系統控制器、車身控制系統等。這些設備使用晶閘管模塊來實現對車輛運行狀態的控制和監測，以提高車輛的安全性和舒適性。

家用電器：

晶閘管模塊在家用電器中也有著廣泛的應用，如空調、冰箱、洗衣機等。這些設備使用晶閘管模塊來實現對電機的控制，以實現自動化控制和節能。

高壓直流輸電：

晶閘管在高壓直流輸電領域也有重要的應用。高壓直流輸電是指將交流電轉換為直流電，通過輸電線路進行長距離傳輸。在高壓直流輸電系統中，晶閘管可以用來實現電流的可控整流和逆變。

變頻調速：

晶閘管在變頻調速領域也有廣泛的應用。變頻調速是指通過改變電機的供電頻率，來實現電機轉速的調節。晶閘管作為電力控制元件，可以實現對電機供電頻率的調整，從而實現對電機轉速的精確控制。

電子設備領域：

在電源電路中，晶閘管可以用來實現過載保護和短路保護。當電路中出現過載或短路時，晶閘管可以迅速斷開電路，保護其他電子元件的安全運行。

總結來說，

晶閘管以其獨特的性能和應用特點，在電力控制、工業電子、通信、汽車、家用電器、高壓直流輸電、變頻調速和電子設備等多個領域都有廣泛的應用。隨著科技的不斷發展，晶閘管的應用領域還將進一步拓寬。

??



推薦貨品:
5SHY4045L0003 3BHB021400 3BHE019719R0101
5SHY4045L0001 3BHB018162R0001 3BHE009681R0101 GVC750BE101

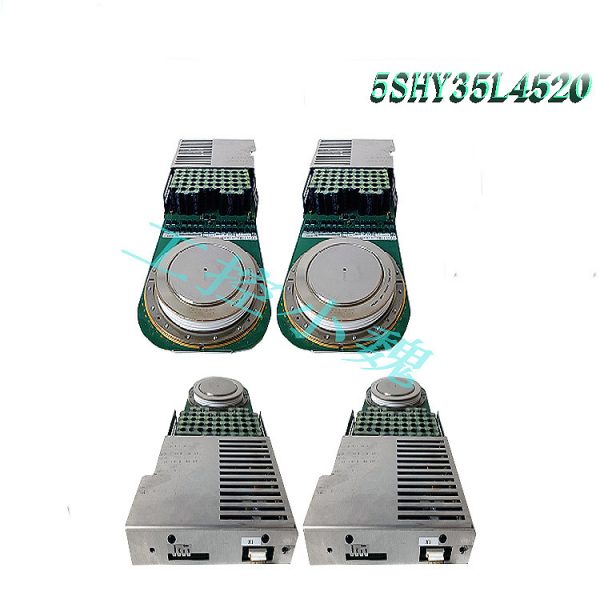

5SHY35L4520 5SXE10-0181 AC10272001R0101
