GE控制器主板VMIVME-7807

分類:

描述

高性能,符合VITA 31.1。 VME-7807RC是一種高度靈活的單板集成英特爾奔騰M的計算機處理器,具有高達1.5 GB的DDR SDRAM和雙千兆以太網,帶PCI-X,66 MHz PMC 擴展槽。工作頻率高達1.8 GHz SBC提供高帶寬和高處理電源,非常適合I/O密集型應用。利用Intel新的高度集成的6300ESB I/O 控制器集線器,VME-7807RC提供四個串行端口、四個USB 2.0端口、串行ATA、IDE等至2 GB的可選CompactFlash。本SBC 利用Intel 855GME提供SVGA DVI-I圖形支持。規格加工機 ?英特爾奔騰M@1.1 GHz、1.4 GHz或1.8 GHz ?良好的熱特性 ?2 Mbyte L2緩存(1.4 GHz和1.8 GHz選項),以及 1兆字節(1.1 GHz選項) ?400 MHz系統和內存總線 SDRAM ?最大內存配置為1.5 GB 具有可選ECC支持的DDR SDRAM Compact Flash ?可通過訪問高達2 GB的CompactFlash 輔助IDE端口 ?CompactFlash可以配置為引導設備通過BIOS引導設備設置 BIOS ?V7807RC系統BIOS和視頻BIOS 在可編程閃存中提供以太網 ?使用Intel的雙千兆以太網接口 82546EB,一個端口連接到前面板第二個路由到P2 ?兩個千兆以太網都可以路由到可選支持VITA 31.1的P0連接器 ?前面板上的一個10/100 Mbit以太網端口,使用 Intel 82551ER USB端口 ?四個USB端口,兩個連接到前面板 2到P2 ?支持的USB功能包括 -等時數據傳輸 -異步消息 -外圍設備的自我識別和配置 -動態(熱)附件V7807RC英特爾?奔騰?M VITA 31.1 VMEbus單板計算機 VMEbus背板接口 ?Tundra Universe II支持VME64模式: A32/A24/D32/D08(EO)/MBLT64/BLT32 串行端口 ?四個16550兼容串行端口 -前面板上的一個RJ45 -三到P2 ?端口具有獨立的16字節FIFO功能,支持波特率高達115 Kbaud ?所有端口都可配置用于RS232/422 PMC擴展插槽 ?一個5V PMC擴展站點(IEEE 1386.1)可編程定時器 ?兩個16位定時器和兩個32位定時器 ?映射到PCI內存空間 ?完全軟件可編程,可以生成PCI總線中斷看門狗計時器 ?可編程間隔 ?中斷和板復位觸發器尺寸 ?6U(4HP)單槽歐洲卡外形系數 ?高度9.2英寸(233.4毫米) ?深度6.3英寸(160毫米) ?厚度0.8英寸(20.3毫米)(https://www.weikunfadacai1.com/)

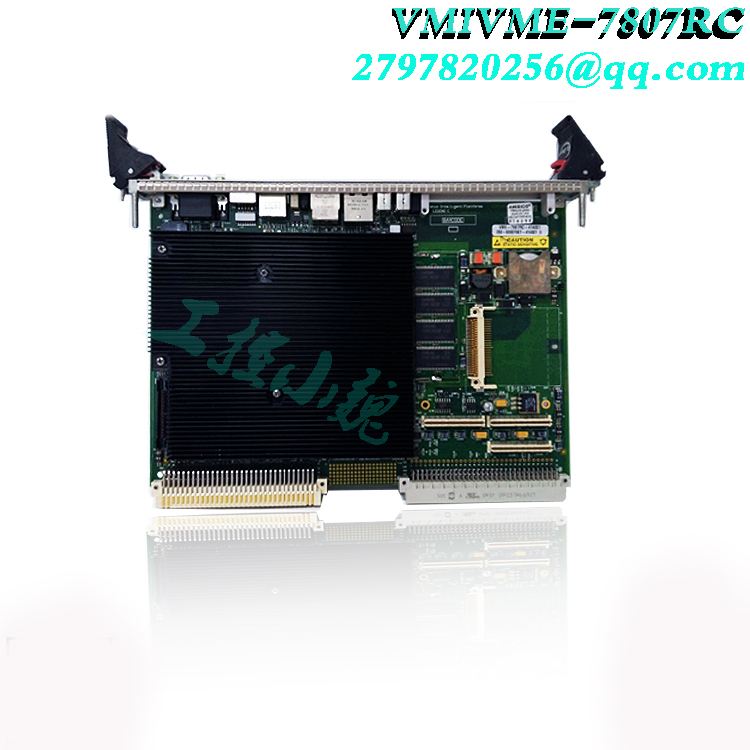

VMIVME-7807RC


VMIVME-7807/VME-7807RC符合6U的VME物理規范

板VMIVME-7807/VME-7807RC可用于系統控制或作為外圍板。它們可以直接插入任何接受任何一種類型的板。以下步驟描述了推薦的GE Fanuc嵌入式系統 VMIVME-7807/VME-7807RC的安裝和通電方法:

1.如果要使用PMC模塊,請將其連接到VMIVME-7807/VME-7807RC在板安裝之前

2.將VMIVME-7807/VME-7807RC插入VME機箱系統控制器或外圍插槽。同時確保板正確對齊和定向在支撐板導軌中,將板順滑向前配合連接器。使用彈出器手柄牢牢固定板。

3.所有需要的外圍設備都可以從前面板或后I/O訪問VMIACC-0586/ACC-0586RC或VMIACC-0590/ACC-0590RC后過渡模塊(RTM)。每個連接器都清楚地標記在前面板上詳細的引腳在附錄A中。

4.如果以前沒有連接過系統,請連接鍵盤和鼠標已配置。

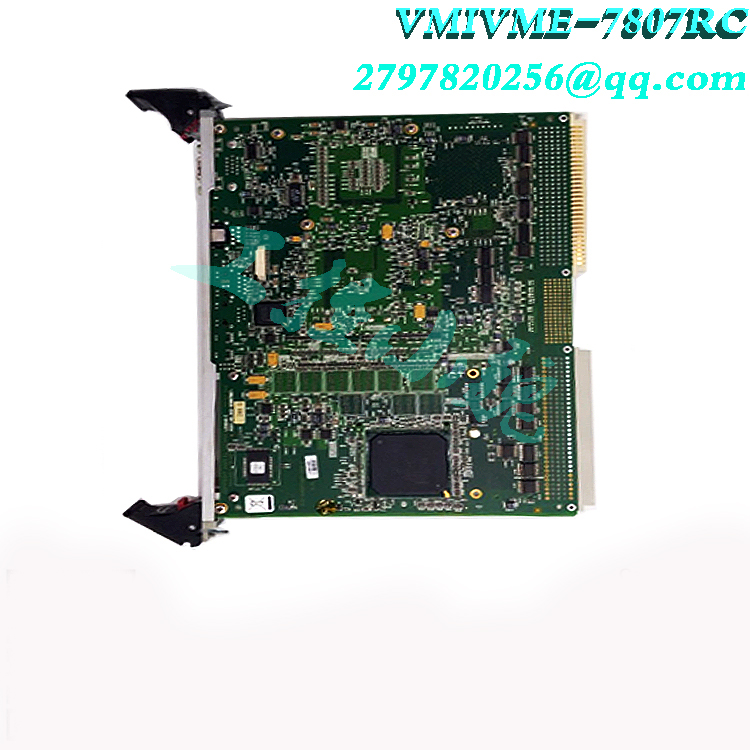

VMIVME-7807RC(2)


5.VMIVME-7807/VME-7807RC具有可選的CompactFlash磁盤董事會成員。有關設置詳細信息,請參閱第3章

6.如果安裝了外部驅動器模塊,則必須使用BIOS設置程序配置驅動器類型。請參閱附錄B以正確配置系統。

7.如果存在驅動器模塊,請根據制造商說明書。(https://www.weikunfadacai1.com/)

BIOS設置VMIVME-7807/VME-7807RC具有板載BIOS設置程序,用于控制許多配置選項。這些選項保存在一個特殊的非易失性,電池支持的存儲芯片,統稱為板上的CMOS 配置”。CMOS配置控制與從施加功率的那一刻起硬件的行為。 VMIVME-7807/VME-7807RC BIOS設置程序的詳細信息包含在附錄B。

VMIVME-7807/VME-7807RC為PMC擴展提供前面板通道站點,一個可選的千兆以太網端口,一個10/100 RJ45連接器,一個串行端口,SVGA、鍵盤/鼠標、手動復位開關和狀態指示燈。的圖紙VMIVME-7807/VME-7807RC前面板如圖1-5所示。前面面板連接器和指示器的標簽如下:

VMIVME-7807/VME-7807RC為以下內容提供后端I/O支持:數字視頻、串行ATA、COM2、3和4、IDE驅動器和兩個USB端口。這些信號是通過使用RTM如VMIACC-0586/ACC-0586RC和 VMIACC-0590/ACC-0590RC,端接至行業標準連接器。用于 VMIVME-7807/VME-7807RC的定義見附錄A。后面板連接在相應的RTM安裝指南中定義。聯系銷售以獲取兼容RTM 由GE Fanuc嵌入式系統提供。

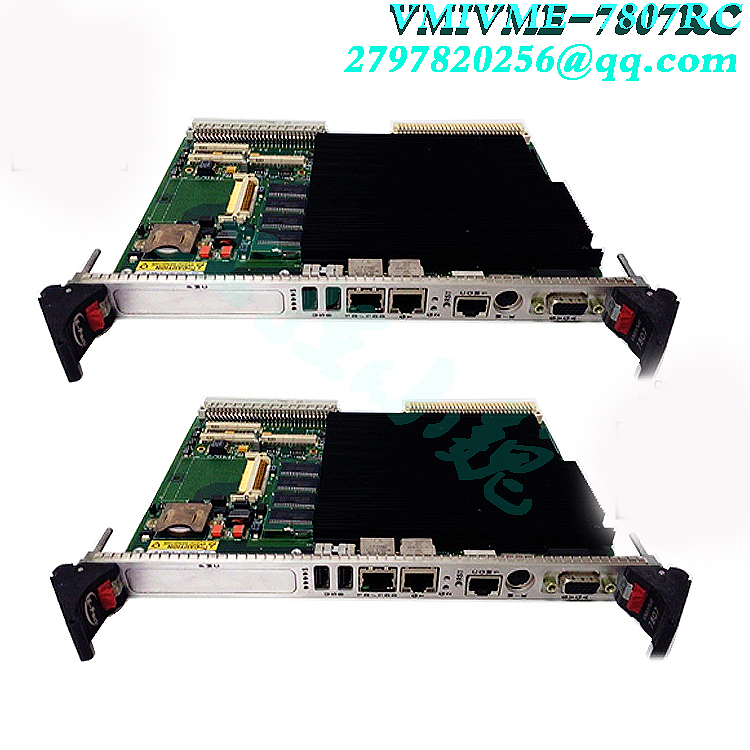

VMIVME-7807RC(1)


VMIVME-7807/VME-7807RC是基于奔騰M處理器的單板與現代工業標準桌面系統兼容的計算機。這個 VMIVME-7807/VME-7807RC因此保留了行業標準的內存和I/O 映射以及標準中斷體系結構。集成外圍設備本節中描述的(例如串行端口、USB端口、IDE驅動器、軟盤驅動器、,視頻控制器和以太網控制器)都與類似配置的桌面系統,確保與現代操作系統的兼容性系統。以下部分介紹了 VMIVME-7807/VME-7807RC。

VMIVME-7807/VME-7807RC CPU出廠時使用Pentium M 處理器。CPU速度和內存/CompactFlash大小由用戶指定為 VMIVME-7807/VME-7807RC訂購信息的一部分。VMIVME-7807/VME-7807RC提供DDR同步DRAM(SDRAM)作為板載系統存儲器。內存可以以字節、單詞或長單詞的形式訪問。 VMIVME-7807/VME-7807RC接受一個200引腳DDR SDRAM SODIMM 512MB板載內存中的可選焊料,最大容量為 1.5GB。板載DRAM可通過PCI到PCI橋訪問VME 并且可由本地處理器尋址。

VMIVME-7807/VME-7807RC包含SMSC超級I/O(SIO)芯片。這個 SIO為VMIVME-7807/VME-7807RC提供兩個16550 UART兼容串行端口、鍵盤和鼠標端口。鍵盤和鼠標接口可用通過使用標準PS/2型連接器的前面板。COM1通過前面板。COM2路由到VME P2連接器。 COM端口3和4也由6300ESB I/O控制器集線器提供路由到VME P2連接器。并行IDE接口由Intel 6300ESB I/O控制器集線器提供。這個 IDE接口支持兩個通道:主通道和輔助通道。次要通道板載路由至可選的CompactFlash插座。主通道已路由從VME P2背板連接器到RTM,RTM終止于標準 40針插頭。此通道可以支持主驅動器和從驅動器。IDE接口在VMIVME-7807/VME-7807RC上,支持Ultra ATA/33、Ultra ATA/66和Ultra ATA/100驅動器,并根據使用的驅動器類型。為了在Ultra ATA/100模式下正常工作必須使用特殊的80導體電纜,而不是標準的40導體電纜。此電纜通常可從Ultra ATA/100驅動器制造商處獲得。串行ATA驅動器接口也由6300ESB I/O控制器集線器提供。這個串行ATA端口可以單獨使用,也可以與并行IDE結合使用界面

  以太網控制器

網絡功能由Intel 82546EB為VMIVME-7807或 Intel 82546GB用于VME-7807RC以太網控制器,用于千兆以太網和 Intel 82551 10/100 Mbit以太網。這些以太網控制器基于PCI總線是軟件可配置的。VMIVME-7807/VME-7807RC支持10BaseT, 100BaseTX和1000BaseT以太網。 10BaseT 基于10BaseT標準的網絡使用非屏蔽雙絞線,通過允許使用現有的電話線路和連接器。RJ45連接器與10BaseT一起使用標準10BaseT的最大長度為100米。 100BaseTX VMIVME-7807/VME-7807RC還支持100BaseTX以太網。網絡基于100BaseTX標準,使用非屏蔽雙絞線和RJ45 連接器。100BaseTX的最大長度為100米。1000BaseT VMIVME-7807/VME-7807RC支持使用Intel 82546EB用于VMIVME-7807或Intel 82546GB用于VME-7807RC雙以太網控制器。接口使用具有四對導體的屏蔽電纜,以及前面板上的RJ45連接器或路由到VME P2連接器。千兆以太網是也可與可選的VITA 31.1一起從可選P0連接器

數字視頻接口(DVI)

VMIVME-7807/VME-7807RC具有一個數字視覺接口,可提供用于顯示技術的視覺數據類型的高速數字連接獨立的DVI是為應對數字平板顯示器。在大多數情況下,這些顯示器當前連接到模擬視頻圖形陣列(VGA)接口,因此需要雙轉變必須將來自計算機的數字信號轉換為模擬VGA接口,然后轉換回?cái)?shù)字信號,由平板顯示器。這種固有的低效過程會影響性能和視頻質量并增加成本。相反,當平板顯示器連接到數字接口,無需數模轉換。 DVI使用Silicon Image的PanelLink,這是一種使用Transition的高速串行接口最小化差分信號(TMDS),用于向監視器發送數據。DFP和 VESA即插即用接口也使用PanelLink。因此,DVI可以工作通過使用適配器電纜(取決于信號適配器的質量。)DVI還支持VESA顯示器數據通道(DDC)和擴展顯示器標識數據(EDID)規范。DDC是一個標準的通信信道顯示適配器和顯示器之間。EDID是一種標準數據格式,包含監視器信息,如供應商信息、監視器定時、最大圖像尺寸和顏色特征。EDID信息存儲在顯示器中通過DDC進行通信。EDID和DDC啟用系統、顯示和用于通信的圖形適配器,以便系統可以配置為支持顯示器中可用的特定功能 DVI連接器有24個引腳,最多可容納兩個TMDS鏈路和 VESA DDC和EDID服務。DVI規范定義了兩種類型的連接器(見圖1): ?DVI Digital(DVI-D)僅支持?jǐn)?shù)字顯示器(用于 VMIVME-7807/VME-7807RC) ?DVI集成(DVI-I)支持?jǐn)?shù)字顯示器,并向后兼容帶模擬顯示器(不支持) VMIVME-7807/VME-7807RC使用帶有單個TMDS鏈路的DVI-I連接器。 DVI-I接口可容納12或24針DVI插頭連接器或新型模擬插頭連接器,使用四個額外的引腳,加上一個接地平面插頭保持模擬RGB信號的恒定阻抗。
